大型井下氣體監測儀

2021.08.04　瀏覽量：243 次

大型井下氣體監測儀主要是用于礦井、隧道豎井及其他工程深基坑井道內可能存在的可燃易爆氣體、有毒有害氣體以及氧氣的濃度值進行在線監測的，并在檢測到其任一濃度超限時進行報警，以免發生安全事故。

一般而言，存在大型井的場所主要有以下幾處：
1、礦井
礦井是形成地下煤礦生產系統的井巷、硐室、裝備、地面建筑物和構筑物的總稱，有時把礦山地下開拓中的斜井、豎井、平硐等也稱為礦井。
2、隧道
隧道是埋置于地層內的工程建筑物，是人類利用地下空間的一種形式。隧道可分為交通隧道、水工隧道、市政隧道、礦山隧道、軍事隧道，對隧道所下的定義為：“以某種用途、在地面下用任何方法按規定形狀和尺寸修筑的斷面積大于2平方米的洞室。”
3、地質井
也稱構造地質淺井、地層探井。指在盆地或凹陷普查階段，為解決基礎地質資料問題而鉆的井。
4、深基坑井
一般定義深基坑為：底面積在27平方米以內（不是20），且底長邊小于三倍短邊，開挖深度超過5米（含5米）或地下室三層以上（含三層），或深度雖未超過5米，但地質條件和周圍環境及地下管線特別復雜的工程。深基坑井主要有深基坑支護井、電梯間深基坑豎井等。

由于井下地勢較低，且通風狀況較差，一般極易造成可燃有毒氣體積聚，常見的井下可能存在的氣體主要有：一氧化碳CO、硫化氫H2S等有毒有害氣體；甲烷CH4等可燃易爆氣體。另外，井下空氣環境中的氧氣O2濃度值往往也是低于正常值的，應當引起重視。

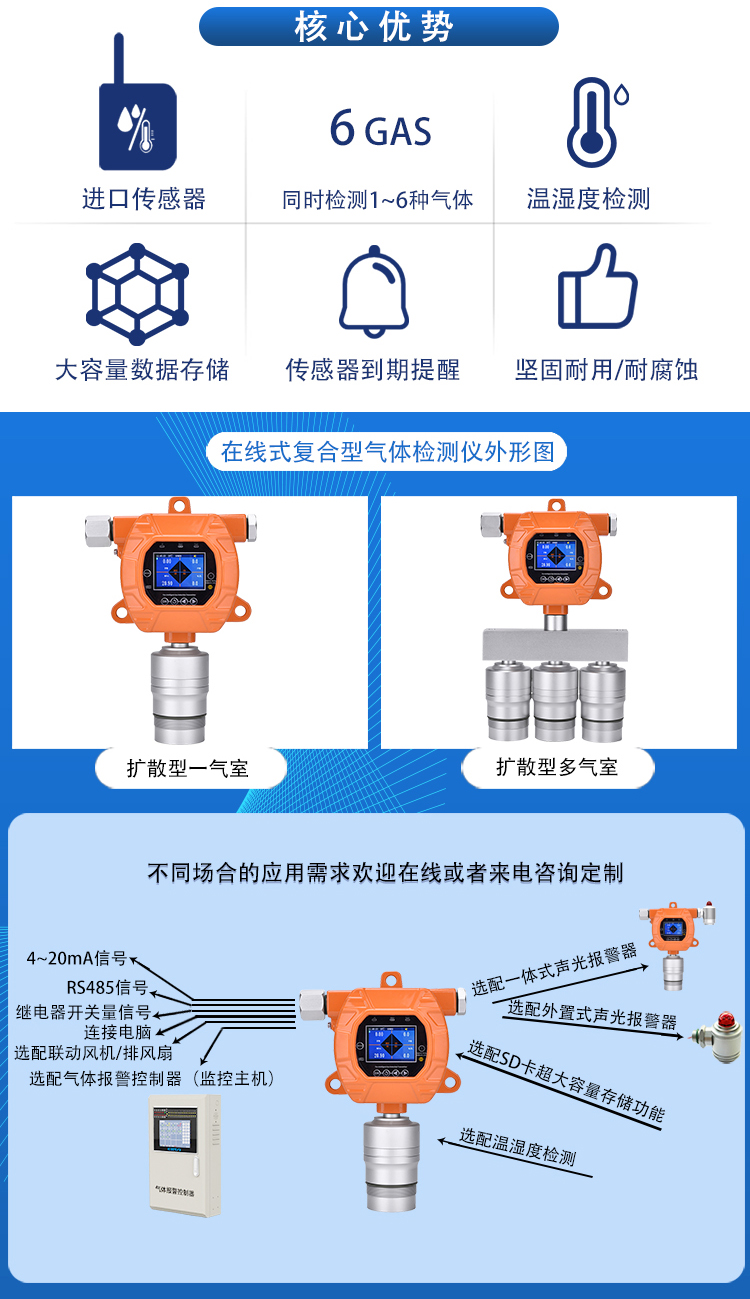

以采用進口高精度氣體傳感器的ERUN-PG51S4固定式復合型四合一氣體報警儀為例，可以同時檢測并顯示氧氣O2、一氧化碳CO、硫化氫H2S、可燃氣體（甲烷）Ex的濃度值，適用于對井下現場的氣體濃度值24小時連續在線監測，現場濃度顯示，超標聲光報警，遠程信號傳輸。

井下氣體探測器技術參數：
產品型號：ERUN-PG51S4
范圍原理：氧氣O2：0-30%vol、0.01%vol、進口電化學原理傳感器
甲烷CH4：0-100%LEL、0.1%EL、進口催化燃燒原理傳感器
一氧化碳CO：0-500ppm、0.1ppm、進口電化學原理傳感器
硫化氫H2S：0-100ppm、0.01ppm、進口電化學原理傳感器
其他范圍分辨率可訂制
檢測精度：≤±2%F.S（更高精度可訂制）
工作方式：固定式安裝，在線檢測，擴散式測量
安裝方式：管道式、壁掛式
報警方式：三級報警，報警點可設置，現場聲光報警
響應時間：T90≤20秒
信號輸出：總線制RS485（RTU）、分線制4～20mA、無線傳輸可選
工作電源：24V（12～30V），2.1A
防護形式：IP66防水防塵
防爆形式：隔爆型，Ex d ⅡC T6 Gb級防爆
外型尺寸：210×170×85mm(L×H×W)
重量：2400g

以上就是關于大型井下氣體監測儀的介紹，這里需要注意的是，除了在大型井下安裝固定式氣體探測器之外，所有人員在進入深井時，都應當隨身佩戴贏潤便攜式氣體報警儀，以便隨時掌握了解每個人身處環境中的空氣狀況，避免安全事故發生。
